继电器的结构图与作用

2017-07-11

继电器的内部结构图

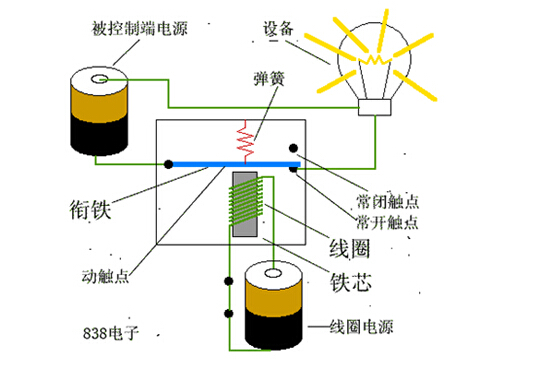

      继电器的接电图,我们了解下它的工作原理。


      从上图可以看出,继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。接通电源后,会产生电磁效应,电磁力就会吸引衔铁,让它接触到铁芯,带动衔铁的常闭触电与常开触点吸合,在电流切断后,电磁的吸力也就没有了,衔铁就又返回到原来的位置,将电路切断。

       继电器的作用

       继电器是电力设备的一种,在自动控制电路中常常被使用,能够以小的电流控制大电流的导通和切断,从而起到自动控制的作用。

      主要有放大,用一个很微小的电流,就可以控制很大功率的电路,还能扩大控制范围,在信号达到某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电 路,达到自动开关的目的。

除了上述功能之外,继电器的作用还有很多,它可以与其他电器一起组成程序控制线路,实现自动化运行,在此同时,它还将信号综合起来,可以把经过继电器的多个控制信号综合,达到预定的控制效果。
