高频继电器与一般用继电器的特性比较?

2017-08-23

高频继电器是采用微波传输带方式的开闭构造, 高性能与经济性两立的高频继电器。

其使用范围是在于各种媒体设备的高频等信号切换. 有线通信、(播放设备) 指挥设备,线缆调制解调器, VRS(图像响应系统) 无线通信:转换器,电枢无线,汽车电话, ETC,ITS,高品位电视机,卫星播放, 文字多重播放,收费电视,手机基站, TV播放设备,助听系统 民用设备:TV,TV游戏,卫星收音机单元, 工业设备:测量仪,测试机,试验机,多重传送装置

以下我们广州鼎悦电子科技介绍下:高频继电器和一般用继电器的特性区别:

高频继电器除一般的继电器特性外,还需要具备高频特性。

要求值因所使用的机器而异,因此需要充分确认。
高频特性因继电器的种类而异,因此根据用户所要求的规格,推荐继电器也会有所不同。
首先,在讨论高频的基础上,介绍最基本的特性要求。

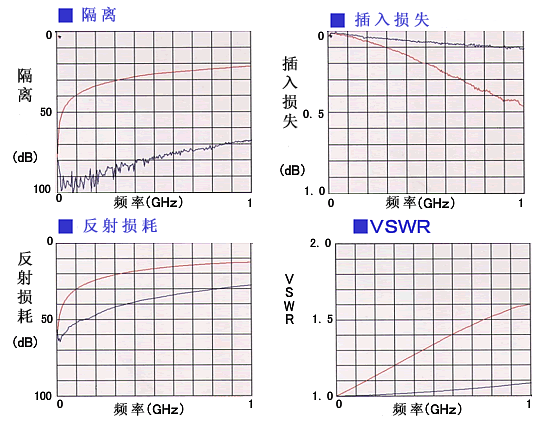

1.隔离

隔离有时又被称为串扰,相当于一般继电器的绝缘电阻。
在高频设备中当触点打开时,触点之间会发生信号遗漏。
将信号的遗漏程度称为隔离,用输入电力Pin和泄漏电力、即输出电力Pout的比来表示dB(分贝)。
根据以下公式所求出的隔离值,值越大,遗漏越少,表明特性良好。
频率增大,遗漏越多,隔离值越小。

通常,隔离是指同极之间,但是触点构成为2c型的情况下,异极之间的隔离也是一大重要特性。

例) 10dB=1/10的遗漏(10%的信号遗漏)
20dB=1/102的遗漏(1%的信号遗漏)
30dB=1/103的遗漏(0.1%的信号遗漏)
60dB=1/106的遗漏(0.0001%的信号遗漏)

2.插入损失

称为插入损失,相当于一般继电器的接触电阻。
高频回路中,触点闭合时,触点之间会发生信号损失。
将信号的损失程度称为插入损失,用输入电力Pin和输出电力Pout的比来表示dB(分贝)。
根据以下公式所求出的插入损失值,值越小,损失越少,表明特性良好。
频率增大时,损失变大,插入损失值变大。

例) 0.1dB=约 2%的信号损失
0.2dB=约 5%的信号损失
1.0dB=约20%的信号损失

3.反射损耗

在高频回路中,信号不一定都是流向一个方向的。如存在阻抗(详情见下文) 的不整合(错误匹配),信号会在该地点发生反射。
用自来水管来比喻阻抗的不整合,就很容易理解了。
自来水管的粗细(阻抗)如在中途发生变化,则水流(信号)就无法顺畅流动。
在高频回路中,阻抗的整合是一大要点。
在一般继电器的特性中,不存在相当于反射的特性。

将信号的反射程度称为反射损耗,用触点ON時的输入电力Pin和反射电力Pref的比来表示dB。
根据以下公式所求出的反射损耗值,值越大,反射越少,表明特性良好。
频率增大时,反射变大,反射损耗值变小。
另外,反射变大时,由于无法正确地传达信号,因此插入损失值也当然会变大。

例) 10dB=1/10的反射(10%的信号反射)
20dB=1/102的反射(1%的信号反射)
30dB=1/103的反射(0.1%的信号反射)
60dB=1/106的反射(0.0001%的信号反射)

4.VSWR

VSWR是表示反射程度的另一个特性。
VSWR值越接近1,反射就越少,表明特性良好。
VSWR是Voltage Standing Wave Ratio的简称,又称为电压驻波比。
频率增大时,反射变大,VSWR值也会变大。
另外,VSWR与反射损耗的关系如以下公式所示。

例) VSWR:1.1= 反射损耗:约26dB
VSWR:1.2= 反射损耗:约21dB
VSWR:1.5= 反射损耗:约14dB

5.抗阻特性

简而言之,可以认为阻抗就是电阻,但是在高频回路中,需要考虑到回路上排列有许多较小的电阻Zn。
如果回路上所排列的该Zn的值均是相同的,那么阻抗保持整合,不会发生反射,但是数值不同的情况下,会发生反射,导致无法正确地传达信号。
但是,在高频回路中,对于整个回路的阻抗,不能单纯地像电阻一样进行加法计算。
因此,如在75Ω的高频回路中使用特性阻抗为50Ω的继电器,则反射会增大。
阻抗取决于所使用的机器,作为代表性阻抗,有50Ω系和75Ω。

例) ・50Ω系:通信、测量仪器  ・75Ω系:V、CATV

继电器的情况下,以目前的技术,要完全整合为50Ω系、75Ω系是非常困难的,但是需要通过继电器来了解是接近于50Ω还是接近于75Ω。
