本文鼎悦电子将为您介绍继电器工作原理以及为您展示继电器工作原理接线图，我们所讲的继电器就相当于一个自动开关，用小电流来控制大电流，被广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器工作原理：
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点”。

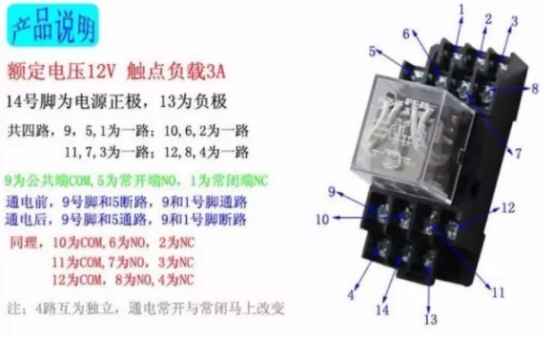

继电器工作原理接线图：
一般继电器上都有接线图，你仔细看看：
常闭：4-12 ，1-9
常开：8-12，5-9
线圈：13,14
以上就是有关继电器工作原理知识，希望我们展示的继电器工作原理接线图能让您对继电器的使用有更深入的了解。
