2019-01-18
什么是按钮开关?按钮开关其实就是需要人们手动去发出各种信号来控制电路或设备的一种装置，它主要就是通过按钮推动传动机构达到让动静触电的接通和断开的开关，一般基本的启动、停止、变速等等都能通过它来控制，一个按钮开关是有两对触电的，每对则是由一个常开和常闭触电组成，按下的时候两对触电会同时发出动作，常闭触点断开，常开触点闭合。
欧姆龙按钮开关结构原理：
欧姆龙按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等。一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。为了标明各个按钮的作用，避免误操作，通常将按钮帽做成不同的颜色，以示区别，其颜色有红、绿、黑、黄、蓝、白等。如，红色表示停止按钮，绿色表示起动按钮等。按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量，在产品选型时都是要注意的要素。
在实际应用中，由于交流和直流电路中按钮开关能力有很大差异，在使用按钮开关前我们需要确认额定值。各机种的额定值的条件如下：
感性负载：功率因数0.4以上(交流)、时间常数7ms以下(直流)。
灯负载：具有相当于恒定电流10倍的浪涌电流时的负载。
电动机负载：具有相当于恒定电流6倍的浪涌电流时的负载。
欧姆龙按钮开关的分类有哪些?
1、保护式按钮：带保护外壳，可以防止内部的按钮零件受机械损伤或人触及带电部分的一种按钮，其代号为H。
2、动断按钮：常态下，开关触点是接通的一种按钮。
3、动合按钮：常态下，开关触点是断开的一种按钮。
4、动合动断按钮：常态下，开关触点既有接通也有断开的一种按钮。
5、带灯按钮：按钮内装有信号灯，除了用于发布操作命令外+还兼作信号指示，其代号为D。
6、动作点击按钮：也就是鼠标点击按钮。
7、防爆式按钮：能够用于含有爆炸性气体与尘埃的地方而不引起传爆的一种按钮，其代号为B。
8、防腐式按钮：能够防止化工腐蚀性气体的侵入，其代号为F。
9、防水式按钮：带密封的外壳，可以防止雨水侵入，其代号为S。
10、紧急式按钮：有红色大蘑菇钮头突出于外，可以作为紧急时切断电源用的一种按钮，其代号为J或M。
11、开启式按钮：可以用于嵌装固定在开关板、控制柜或控制台的面板上的一种按钮，其代号为K。
12、连锁式按钮：具有多个触点互相连锁的一种按钮，其代号为C。
13、旋钮式按钮：用手把旋转操作触点.有通断丽个位置，一般为面板安装式的一种按钮，其代号为X。
14、钥匙式按钮：用钥匙插入旋转进行操作，可防止误操作或供专人操作的一种按钮，其代号为Y。
15、自持按钮：按钮内装有自持用电磁机构的一种按钮，其代号为z。
16、组合式按钮：具有多个按钮组合的一种按钮，其代号为E。

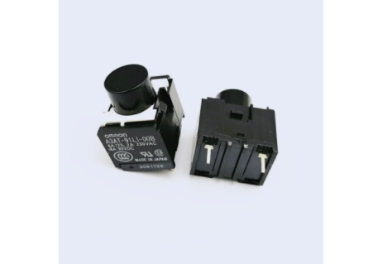

什么是按钮开关以及欧姆龙按钮开关的分类就介绍以上，由上我们了解到按钮开关种类非常多、如果需要选购，必须要先明确它的使用环境和用途。目前欧姆龙开关代理商鼎悦电子欧姆龙按钮开关主要有A3A、A3C、A3D、M2C、M2D、A16等系列原装电子元件，需要可以直接来电采购。
