连接器无处不在，欧姆龙FPC连接器你了解多少？

随着我们身边的电子智能化产品的不断发展，很多电子产品都需要用到连接器，也带动了欧姆龙FPC/FFC连接器的市场需求量.

目前欧姆龙FPC/FFC连接器的应用非常广眨，主要应用于：测试仪器仪表、智能门禁控制系统、医疗设备、通讯设备、打印设备、显示屏检测设备、电力设备、无人机、保险箱等。

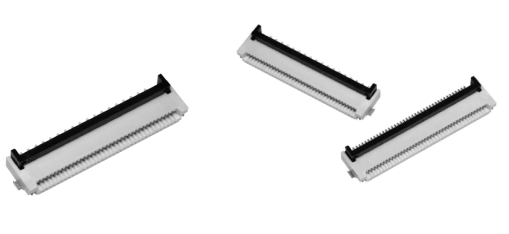

常用的欧姆龙FPC/C连接器主要有XF2M系列及XF3M系列，以下来介绍一下这两个常用系列的连接器特性及材质.

XF2M系列欧姆龙FPC/FFC连接器特性:
●旋转后锁方式（0.5mm间距双面触点型),旋转后锁结构提高了可靠性和工作效率,双面（上和下）触点结构可以减少元件个数，推荐FPC/FFC厚度t=0.3mm 镀金型。
■额定值/性能额定电流 AC/DC0.5A 额定电压 AC/DC50V 接触电阻 50mΩ以下（DC20mV最大电压、100mA最大电流时）绝缘电阻 100MΩ以上（DC250V）耐压 AC250V持续1分钟（漏电流：最大值1mA）插拔寿命 20次使用环境温度 -30～+85℃（无结冰、无结露).
■材质/处理外壳 LCP树脂（UL94V-0）/自然色滑座 LCP树脂（UL94V-0）/黑色触点弹簧铜合金/镍基片（2μm）镀金触点（0.15μm）压具弹簧铜合金/熔锡电镀（1.5μm).

XF3M系列欧姆龙FPC/FFC连接器特性:
●旋转后锁方式（0.5mm间距、1.0mm间距双面触点型、上触点型),利用旋转后锁方式，改善了FPC/FFC电缆的连接器插入性，实现了可确认操作完成的锁定感。备有同一构造0.5mm、1.0mm间距的两种产品；接触点构造备有双面触点和上触点型两种（上触点型只有0.5mm间距）；备有镀金、镀锡两种（镀锡仅限2接点型），适用FPC/FFC厚度t=0.3mm.
■额定值/性能额定电流 AC/DC0.5A ；额定电压 AC/DC50V；接触电阻 50mΩ以下（DC20mVc以下、100mA以下时）；绝缘电阻 100MΩ以上（DC250V）；耐压 AC250V持续1min（漏电流：1mA以下）；插拔寿命镀金 20次，镀锡10次使用环境温度 -30～+85℃（无结冰、无结露).
■材质/处理外壳：双面角触点LCP树脂（UL94V-0）/天然色，上触点镀金型：LCP树脂（UL94V-0）/灰色；滑片 LCP树脂（UL94V-0）/黑色，触点：弹簧用铜合金/镍底(1.5μm)双面角触点镀金型接触部镀金（薄层），镀锡型接触部镀锡（1μm），上触点镀金型接触部镀金（薄层）；底板镀合金/镀锡（1μm）。
