PLC，也就是我们通常所说的可编程逻辑控制器，在工业自动化控制领域中的应用极为广泛。其组成部分主要包括了电源，处理控制单元，存储器，输入输出单元。
而市面上比较知名的 PLC 产品基本都是国外设计制造的，像西门子、施耐德、三菱、罗克韦尔、欧姆龙等，虽然说这些产品的质量比较可靠，但相对而言价格也比较贵，而且在如今都大谈国货当自强的今天，我们是否一定要靠国外的 PLC 产品呢？带着这样一种疑惑，本期硬核拆评将拆解一个国产的 PLC，一个在销量和口碑都比较好的产品，且在同类功能中产品的价格仅为国外 PLC 产品的一半。
红色：输入端子 |绿色：输出端子 |黄色：输入 / 输出 / 状态指示灯 |灰色：BD 扩展接口 |青色：模块扩展接口 |黑色：RS232、RS485 通信接口

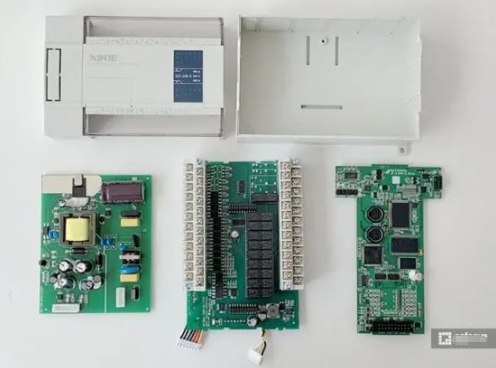

因为直接是采用卡扣结构固定，所以拆解非常方便，下面就是整个产品拆解完的全家福，除了电源板上有颗螺丝跟底壳固定，其余都不需要用到额外的工具。
PLC 在 PCB 设计上分为了 3 个板子，从左至右分别为电源板、IO 口板以及主控板。

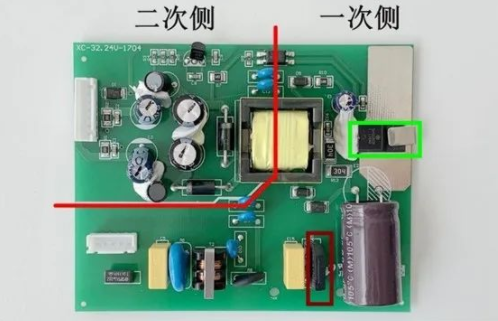

电源板
先从电源板这边说起，首先这个产品是 220V 交流供电，而后需要输出一个 24V 的直流电压，所以整个电源板就是去做这部分工作。

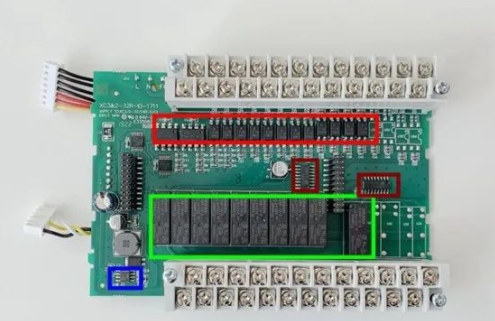

IO 接口板
其次，这 IO 接口板上我们也可以发现此 PLC 是基于继电器的输出，这里的话采用的欧姆龙的继电器（型号为 G5NB-1A-E-DC24<绿色>
主控制板
