2022-01-20
在继电器的使用过程，焊接是使用过程中要特别注意的一点，焊接不当，可能会导致继电器的损坏，所以这也是一门学问，今天鼎悦电子就给大家讲讲欧姆龙MOS FET继电器的焊接需要注意哪些要点呢？
首先，了解下欧姆龙MOS FET继电器有哪些封装呢？
目前有以下7种封装：
其次，关于焊接封装：焊接封装应在符合下述条件的基础上尽可能防止本体温度的升高。
手工焊：350摄氏度：3秒内或者260摄氏度：10秒内，注意仅可焊接一次。

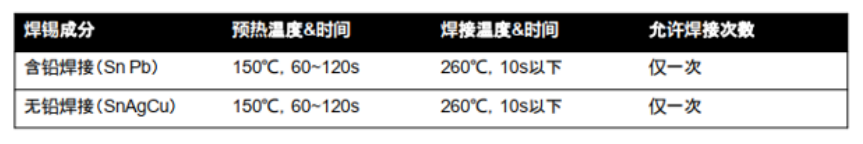

波峰焊：印刷基板用段子型波峰焊的设定条件（如下图）

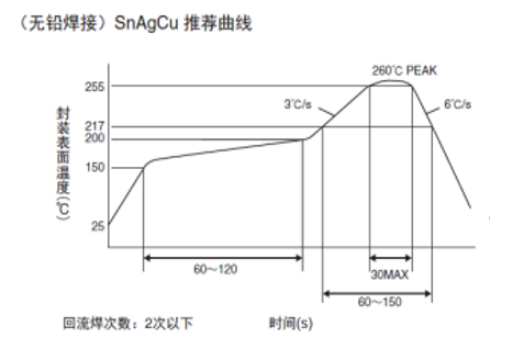

回流焊：表面安装端子型回流焊的条件设定条件
3、注意事项
（1）使用时请客户在实际使用条件下确认；
（2）如果需要订购SSOP,USOP,VSON,S-VSON产品时附带（TR），则是以卷带包装规格装入防湿袋子中交付；如果不带（TR）则是以无防湿包装规格交付卷切品，对卷企切品进行焊接时请采用手工焊接。
（3）卷切品因无防湿包装处于吸湿状态，如果采用回流焊的方式，产生的热应力可能会导致外壳变形或者开裂等问题。
以上是关于MOS FET继电器焊接的一些事项，如需了解更多，可站内与客服联系！
