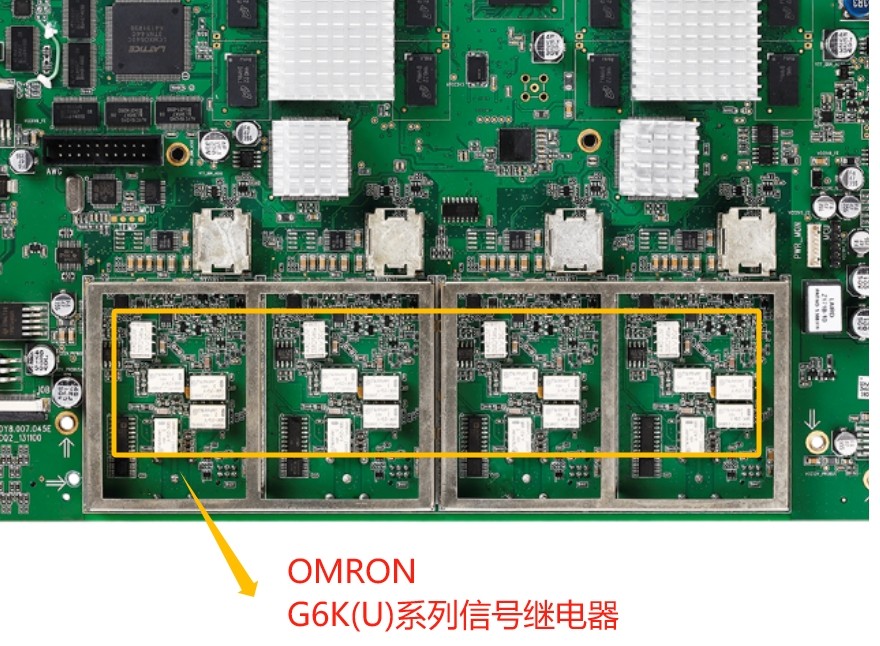

欧姆龙(高频)信号/Mosfet继电器应用于示波器

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

按照信号的不同分类

模拟示波器采用的是模拟电路（示波管，其基础是电子枪）电子枪向屏幕发射电子,发射的电子经聚焦形成电子束,并打到屏幕上。屏幕的内表面涂有荧光物质,这样电子束打中的点就会发出光来。

数字示波器则是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。数字示波器的工作方式是通过模拟转换器（ADC）把被测电压转换为数字信息。数字示波器捕获的是波形的一系列样值，并对样值进行存储，存储限度是判断累计的样值是否能描绘出波形为止，随后，数字示波器重构波形。数字示波器可以分为数字存储示波器（DSO），数字荧光示波器（DPO）和采样示波器。

模拟示波器要提高带宽，需要示波管、垂直放大和水平扫描全面推进。数字示波器要改善带宽只需要提高前端的A/D转换器的性能，对示波管和扫描电路没有特殊要求。加上数字示波管能充分利用记忆、存储和处理，以及多种触发和超前触发能力。廿世纪八十年代数字示波器异军突起，成果累累，大有全面取代模拟示波器之势，模拟示波器的确从前台退到后台。

按照结构和性能不同分类

①普通示波器。电路结构简单，频带较窄，扫描线性差，仅用于观察波形。

②多用示波器。频带较宽，扫描线性好，能对直流、低频、高频、超高频信号和脉冲信号进行定量测试。借助幅度校准器和时间校准器，测量的准确度可达±5%。

③多线示波器。采用多束示波管，能在荧光屏上同时显示两个以上同频信号的波形，没有时差，时序关系准确。

④多踪示波器。具有电子开关和门控电路的结构，可在单束示波管的荧光屏上同时显示两个以上同频信号的波形。但存在时差，时序关系不准确。

⑤取样示波器。采用取样技术将高频信号转换成模拟低频信号进行显示，有效频带可达GHz级。

⑥记忆示波器。采用存储示波管或数字存储技术，将单次电信号瞬变过程、非周期现象和超低频信号长时间保留在示波管的荧光屏上或存储在电路中，以供重复测试。

⑦数字示波器。内部带有微处理器，外部装有数字显示器，有的产品在示波管荧光屏上既可显示波形，又可显示字符。被测信号经模一数变换器（A/D变换器）送入数据存储器，通过键盘操作，可对捕获的波形参数的数据，进行加、减、乘、除、求平均值、求平方根值、求均方根值等的运算，并显示出答案数字。
