D3V欧姆龙微动开关

D3V 小型基本开关小型、高容量开关
立即咨询 技术资料下载
  1. 种类
  2. 额定/性能

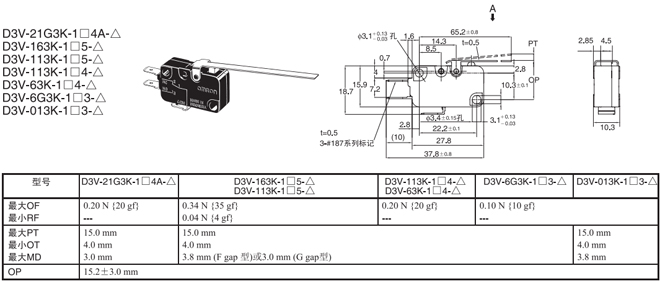

  3. 外形尺寸
  4. 注意事项


■ 种类
21 A (OF: 1.23 N {125 gf})

驱动杆 驱动杆的安装位置 动作力(OF)最大 接触规格
SPDT SPST-NC SPST-NO
针状按钮型 --- 1.23N {125gf} D3V-21G-1□4A-△ D3V-21G-2□4A-△ D3V-21G-3□4A-△
短摆杆型 内部安装 1.23N {125gf} D3V-21G1-1□4A-△ D3V-21G1-2□4A-△ D3V-21G1-3□4A-△
M D3V-21G1M-1□4A-△ D3V-21G1M-2□4A-△ D3V-21G1M-3□4A-△
摆杆型 内部安装 0.78N {80gf} D3V-21G2-1□4A-△ D3V-21G2-2□4A-△ D3V-21G2-3□4A-△
M D3V-21G2M-1□4A-△ D3V-21G2M-2□4A-△ D3V-21G2M-3□4A-△
长摆杆型 内部安装 0.44N {45gf} D3V-21G3-1□4A-△ D3V-21G3-2□4A-△ D3V-21G3-3□4A-△
M D3V-21G3M-1□4A-△ D3V-21G3M-2□4A-△ D3V-21G3M-3□4A-△
R型摆杆型 内部安装 0.83N {85gf} D3V-21G4-1□4A-△ D3V-21G4-2□4A-△ D3V-21G4-3□4A-△
M D3V-21G4M-1□4A-△ D3V-21G4M-2□4A-△ D3V-21G4M-3□4A-△
滚珠短摆杆型 内部安装 1.42N {145gf} D3V-21G5-1□4A-△ D3V-21G5-2□4A-△ D3V-21G5-3□4A-△
M D3V-21G5M-1□4A-△ D3V-21G5M-2□4A-△ D3V-21G5M-3□4A-△
滚珠摆杆型 内部安装 0.79N {80gf} D3V-21G6-1□4A-△ D3V-21G6-2□4A-△ D3V-21G6-3□4A-△
M D3V-21G6M-1□4A-△ D3V-21G6M-2□4A-△ D3V-21G6M-3□4A-△

16 A (OF: 1.96 N {200 gf})

驱动杆 驱动杆的安装位置 动作力(OF)最大 接触规格
SPDT SPST-NC SPST-NO
针状按钮型 --- 1.96N {200gf} D3V-16-1□5-△ D3V-16-2□5-△ D3V-16-3□5-△
短摆杆型 内部安装 1.96N {200gf} D3V-161-1□5-△ D3V-161-2□5-△ D3V-161-3□5-△
M D3V-161M-1□5-△ D3V-161M-2□5-△ D3V-161M-3□5-△
摆杆型 内部安装 1.23N {125gf} D3V-162-1□5-△ D3V-162-2□5-△ D3V-162-3□5-△
M D3V-162M-1□5-△ D3V-162M-2□5-△ D3V-162M-3□5-△
长摆杆型 内部安装 0.69N {70gf} D3V-163-1□5-△ D3V-163-2□5-△ D3V-163-3□5-△
M D3V-163M-1□5-△ D3V-163M-2□5-△ D3V-163M-3□5-△
R型摆杆型 内部安装 1.23N {125gf} D3V-164-1□5-△ D3V-164-2□5-△ D3V-164-3□5-△
M D3V-164M-1□5-△ D3V-164M-2□5-△ D3V-164M-3□5-△
滚珠短摆杆型 内部安装 2.35N {240gf} D3V-165-1□5-△ D3V-165-2□5-△ D3V-165-3□5-△
M D3V-165M-1□5-△ D3V-165M-2□5-△ D3V-165M-3□5-△
滚珠摆杆型 内部安装 1.23N {125gf} D3V-166-1□5-△ D3V-166-2□5-△ D3V-166-3□5-△
M D3V-166M-1□5-△ D3V-166M-2□5-△ D3V-166M-3□5-△
注：在□中填入端子规格符号
A: 带焊接端子
C2: #187端子
C: #250端子
在△中填入安装孔尺寸
无标记: 3.1mm
K: 2.9mm

■ 额定值

型号 额定电压 阻性负载
D3V-21 250  VAC 21  A
125 VDC 0.6  A
250 VDC 0.3  A
D3V-16 250  VAC 16  A
125 VDC 0.6  A
250 VDC 0.3  A
D3V-11 250  VAC 11  A
125 VDC 0.6  A
250 VDC 0.3  A
D3V-6 250  VAC 6  A
125 VDC 0.4  A
250 VDC 0.3  A
D3V-01 125  VDC 0.1  A
30 VDC 0.1  A
注：1.次数值为标准规格的节点间隔1mm(F  Gap)的电流常熟，节点间隔为0.5mm(G Gap)的场合，定格多少有所不同，请充分注意。
2.上述额定值要符合以下使用条件的场所
环境温度：20±2℃
环境湿度：65±5%RH
操作频率：30次/min

■ 性能

容许操作速度 0.1mm～1m/s(针状按钮型的场合)
容许操作频率 机械 最大600次/min
电气 最大30次/min
绝缘电阻 100MΩ（DC500V兆欧表）
接触电阻（初始值） D3V-21:最大50MΩ
D3V-16,D3V-11,D3V-6:最大30MΩ
D3V-01,0.49N{50gf}:最大50MΩ;0.25N{25gf):最大100MΩ
耐压（注2） 同极端子之间 1,000VAC,50/60Hz 1min
带电金属部与地之间 2,000VAC,50/60Hz 1min
各端子与非带电金属部之间 2,000VAC,50/60Hz 1min
振动（注3） 误动作 10～55Hz ，双振幅1.5mm
冲击（注3） 耐久 最大400m/s2（约40G）
误动作 最大100m/s2（约10G）
寿命（注4） 机械 1,000万次以上
电气 D3V-21: 5万次以上
D3V-16: 10 万次以上
D3V-11: 20 万次以上
D3V-6,D3V-01: 50万次以上
保护极 IEC IP40
防触电保护等级 Class I
PTI（漏电特性） 250
使用时环境温度 D3V-21, D3V-01:–25°C ～ +85°C (无结冰，无凝露)
D3V-16, D3V-11, D3V-6:–25°C ～ +105°C  (无结冰，无凝露)
使用时环境湿度 85% RH以下 (5°C～35°C时)
重量 约6.2g（针状按钮型 的场合）
注：1.以上数值为初期时的值。
2.耐压为了使用了隔板时的数据。
3.在针状按钮型中为自由位置和总行程位置的数据，摆杆型是总形成位置上的数值。
4.测试环境，请联系当地OMRON销售代表。
