D2HW-C203ML欧姆龙微动开关

D2HW-C203ML小尺寸、可进行可靠开关的长行程开关
立即咨询 技术资料下载
  1. 种类
  2. 额定/性能
  3. 外形尺寸

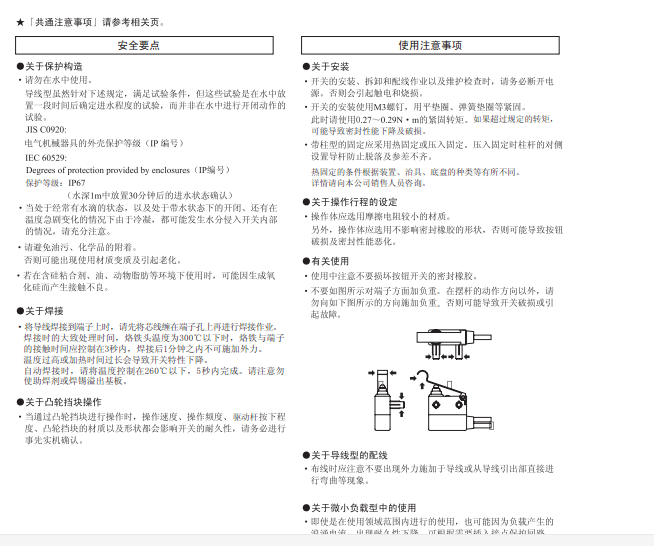

  4. 注意事项
针状按钮型
D2HW-20
D2HW:Dimensions1 D2HW:Dimensions2
动作特性 型号
无柱 带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
0.75N {76gf}
0.10N {10gf}
过行程
响应差的行程 		OT
MD 最大
1.4mm (参考值)
0.25mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
11.2mm
10.4±0.2mm
9.1mm 		7.2mm
6.4±0.2mm
5.1mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


摆杆型
D2HW-21
D2HW:Dimensions3 D2HW:Dimensions4
动作特性 型号
无柱 带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
0.75N {76gf}
0.07N {7gf}
过行程
响应差的行程 		OT
MD 最大
1.6mm (参考值)
0.5mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
12.8mm
11.5±0.5mm
10mm 		8.8mm
7.5±0.5mm
6mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


长摆杆型
D2HW-22
D2HW:Dimensions5 D2HW:Dimensions6
动作特性 型号
无柱 带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
0.5N {50gf}
0.03N {3gf}
过行程
响应差的行程 		OT
MD 最大
2.5mm (参考值)
0.8mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
15.5mm
13.3±0.8mm
11mm 		11.5mm
9.3±0.8mm
7mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


R形摆杆型
D2HW-23
D2HW:Dimensions7 D2HW:Dimensions8
动作特性 型号
无柱 带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
0.65N {66gf}
0.05N {5gf}
过行程
响应差的行程 		OT
MD 最大
1.9mm (参考值)
0.5mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
16.5mm
15.2±0.5mm
13.5mm 		12.5mm
11.2±0.5mm
9.5mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


滚珠摆杆型
D2HW-24
D2HW:Dimensions15 D2HW:Dimensions16
动作特性 型号
带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
0.65N {66gf}
0.03N {3gf}
过行程
响应差的行程 		OT
MD 最大
1.9mm (参考值)
0.6mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
15.3mm
14±0.6mm
12.3mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


直叶片摆杆
D2HW-25
D2HW:Dimensions9 D2HW:Dimensions10
动作特性 型号
带柱 M3螺钉安装
动作力
回复力 		OF 最大
RF 最小
1.2N {122 gf}
0.05N {5 gf}
过行程
响应差的行程 		OT
MD 最大
2.5 mm (参考值)
0.7 mm
自由位置
动作位置
动作限度位置 		FP 最大
OP
TTP 最大
11.9 mm
8.1±0.8 mm
6.0 mm
注. 1. 上述外形尺寸图中，未注公差为±0.2mm。
  2. 动作特性为向A方向()动作时的情况。


叶式摆杆型
D2HW-26
D2HW:Dimensions9 D2HW:Dimensions10
动作特性 型号
带柱 M3螺钉安装
