D2F欧姆龙超级小型基本开关

D2F 超级小型基本开关防尘型、超级小型
立即咨询 技术资料下载
  1. 种类
  2. 额定/性能
  3. 外形尺寸
  4. 注意事项

种类

额定值
动作力(OF)最大 *

驱动杆
端子规格
3A 1A 0.1A 5 A
一般型
1.47N
{150gf} 		低负荷动作型
0.74 N
{75 gf} 		一般型
1.47N
{150gf} 		低负荷动作型
0.74 N
{75 gf} 		一般型
1.47 N
{150 gf}
针状按钮型
 印刷基板用端子（直型） D2F D2F-F D2F-01 D2F-01F D2F-5
印刷基板用独立端子 D2F-T D2F-F-T D2F-01-T D2F-01F-T -
印刷基板用端子（右角型） D2F-A D2F-F-A D2F-01-A D2F-01F-A
印刷基板用端子（左角型） D2F-A1 D2F-F-A1 D2F-01-A1 D2F-01F-A1
焊接端子 D2F-D3 D2F-F-D3 D2F-01-D3 D2F-01F-D3
焊接小型端子 D2F-D D2F-F-D D2F-01-D D2F-01F-D
摆杆型
 印刷基板用端子（直型） D2F-L D2F-FL D2F-01L D2F-01FL D2F-5L
印刷基板用独立端子 D2F-L-T D2F-FL-T D2F-01L-T D2F-01FL-T -
印刷基板用端子（右角型） D2F-L-A D2F-FL-A D2F-01L-A D2F-01FL-A
印刷基板用端子（左角型） D2F-L-A1 D2F-FL-A1 D2F-01L-A1 D2F-01FL-A1
焊接端子 D2F-L-D3 D2F-FL-D3 D2F-01L-D3 D2F-01FL-D3
焊接小型端子 D2F-L-D D2F-FL-D D2F-01L-D D2F-01FL-D

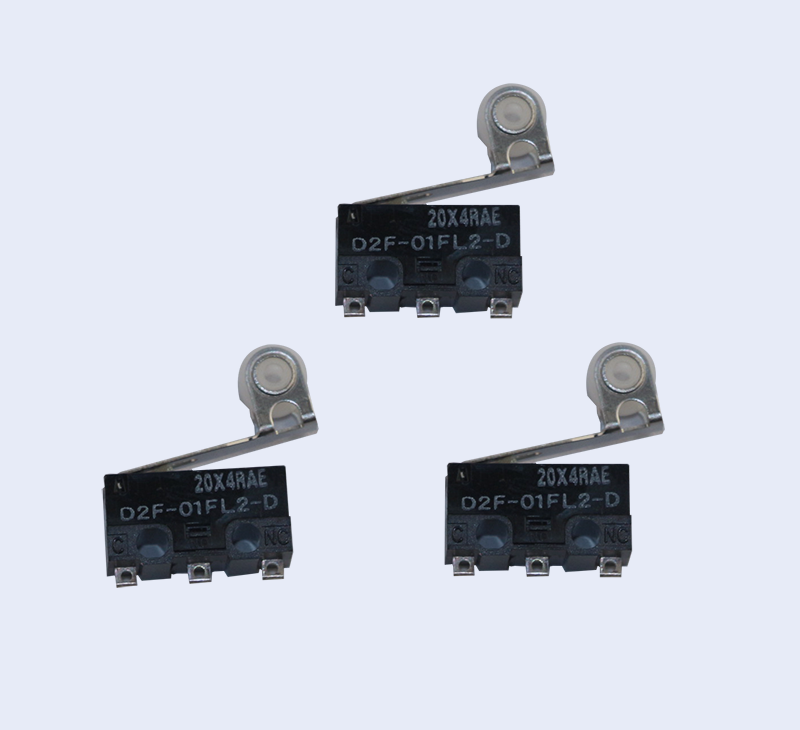

滚珠摆杆型
 印刷基板用端子（直型） D2F-L2 D2F-FL2 D2F-01L2 D2F-01FL2 -
印刷基板用独立端子 D2F-L2-T D2F-FL2-T D2F-01L2-T D2F-01FL2-T
印刷基板用端子（右角型） D2F-L2-A D2F-FL2-A D2F-01L2-A D2F-01FL2-A
印刷基板用端子（左角型） D2F-L2-A1 D2F-FL2-A1 D2F-01L2-A1 D2F-01FL2-A1
焊接端子 D2F-L2-D3 D2F-FL2-D3 D2F-01L2-D3 D2F-01FL2-D3
焊接小型端子 D2F-L2-D D2F-FL2-D D2F-01L2-D D2F-01FL2-D
R型摆杆型
(R1.3)
 印刷基板用端子（直型） D2F-L3 D2F-FL3 D2F-01L3 D2F-01FL3 D2F-5L3
印刷基板用独立端子 D2F-L3-T D2F-FL3-T D2F-01L3-T D2F-01FL3-T -
印刷基板用端子（右角型） D2F-L3-A D2F-FL3-A D2F-01L3-A D2F-01FL3-A
印刷基板用端子（左角型） D2F-L3-A1 D2F-FL3-A1 D2F-01L3-A1 D2F-01FL3-A1
焊接端子 D2F-L3-D3 D2F-FL3-D3 D2F-01L3-D3 D2F-01FL3-D3
焊接小型端子 D2F-L3-D D2F-FL3-D D2F-01L3-D D2F-01FL3-D
R型摆杆型
(R2.5)
 印刷基板用端子（直型） D2F-L30 D2F-FL30 D2F-01L30 D2F-01FL30 -
印刷基板用独立端子 D2F-L30-T D2F-FL30-T D2F-01L30-T D2F-01FL30-T
印刷基板用端子（右角型） D2F-L30-A D2F-FL30-A D2F-01L30-A D2F-01FL30-A
印刷基板用端子（左角型） D2F-L30-A1 D2F-FL30-A1 D2F-01L30-A1 D2F-01FL30-A1
焊接端子 D2F-L30-D3 D2F-FL30-D3 D2F-01L30-D3 D2F-01FL30-D3
焊接小型端子 D2F-L30-D D2F-FL30-D D2F-01L30-D D2F-01FL30-D


接触规格
SPDT

型号
额定电压动作力(OF)
最大
D2F系列D2F-01系列
1.47N(一般型)0.74N(低负荷动作型)1.47N(一般型)0.74N(低负荷动作型)
阻性负载
AC125V3A1A—
DC 30V2A0.5A0.1A
注.上述额定值是在下面条件下测得的数据。
(1) 环境温度：20±2℃
(2) 环境湿度：65±5%RH
(3) 操作频率：30次/min
型号   D2F系列

项目

D2F-01系列0.74N（低负载型）1.47N（一般型）
容许操作速度针状按钮型：1mm～500mm/s、摆杆型：5mm～500mm/s
容许操作频率机械针状按钮型：200次/min、摆杆型：100次/min
电气30次/min以下
绝缘电阻100MΩ以上（DC500V绝缘电阻计）
接触电阻（初期值）100mΩ以下50mΩ以下30mΩ以下
耐电压同极端子之间AC600V 50/60Hz 1min
带电金属部与地之间AC1,500V 50/60Hz 1min
各端子与非带电金属部之间AC1,500V 50/60Hz 1min
振动＊1误动作频率10～55Hz 双振幅1.5mm
冲击＊1耐久最大1000m/s2
误动作最大300m/s2
寿命＊2机械100万次以上（60次/min）
电气10万次以上（30次/min）3万次以上（30次/min）
保护结构IEC IP40
使用环境温度-25～+85℃ 60%RH以下（无结冰、无凝露）
使用环境湿度85%RH以下（+5～+35℃时）
重量约0.5g（针状按钮型的情况）
注.上述数值为初始值。
*1.在针状按钮型中为自由位置和总行程位置的数值，摆杆型时是总行程位置的数值。
接点的闭路或开路在1ms以内。
*2.关于试验条件请另行查询。
外形尺寸
(单位: mm) 注: 1. 上述外形尺寸图中，未注公差为±0.4mm。   2. 动作特性为向A方向 ().动作时的情况。
针状按钮型D2FD2F-01D2F-FD2F-01FD2F-5 型号 D2F- D2F-01 D2F-5 D2F-F D2F-01F  OF 最大RF 最小 1.47 N {150 gf}0.20 N {20 gf} 0.74 N {75 gf}0.05 N {5 gf} PT 最大OT 最小MD 最大 0.5 mm0.25 mm0.12 mm OP 5.5±0.3mm

摆杆型D2F-LD2F-01LD2F-FLD2F-01FLD2F-5L 型号 D2F-L D2F-01L D2F-5L D2F-FL D2F-01FL  OF 最大RF 最小 0.78 N {80 gf}0.05 N {5 gf} 0.25 N {25 gf}0.02 N {2 gf} OT 最小MD 最大 0.55 mm0.5 mm FP 最大 OP 10 mm 6.8±1.5mm


R形摆杆型(R1.3)D2F-L3D2F-01L3D2F-FL3D2F-01FL3D2F-5L3 型号 D2F-L3 D2F-01L3 D2F-5L3 D2F-FL3 D2F-01FL3  OF 最大RF 最小 0.78 N {80 gf}0.05 N {5 gf} 0.39 N {40 gf}0.02 N {2 gf} OT 最小MD 最大 0.5 mm0.45 mm FP 最大 OP 13 mm 8.5±1.2mm

R形摆杆型 (R2.5)D2F-L30D2F-01L30D2F-FL30D2F-01FL30 型号 D2F-L30
