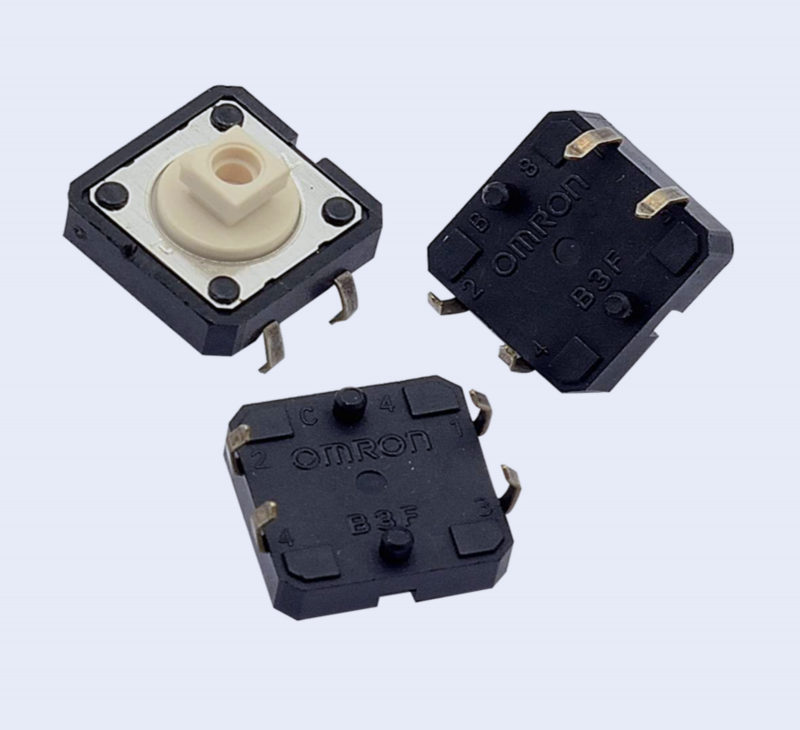

B3F-4000系列欧姆龙轻触式开关

B3F 轻触式开关 基板插入安装型，6mm方形、12mm方形及横向操作型、镀金接点、径向带装型等，品种齐全 ▶ 实现轻快的按触感及高寿命 ▶ 备有可用于通用的径向带状部件插入机的带状规格 ▶ 备有可以在长时间内保持稳定接触和绝缘的镀金型 ▶ 凸型顶块上可以安装键顶(B32系列)。 B3F 基板插入安装型，6mm方形、12mm方形及横向操作型、镀金接点、
立即咨询 技术资料下载
  1. 种类
  2. 额定/性能
  3. 外形尺寸
  4. 注意事项
种类
6mm方形
型号 接点材质 柱塞的种类 高度 动作力 柱塞颜色 袋装
无接地端子 最小包装单位 有接地端子 最小包装单位
标准型
B3F-1000系列 		镀银 （平型）
 4.3mm 0.98N {100gf} 象牙色 B3F-1000 100个 B3F-1100 100个
1.47N {150gf} 黄 B3F-1002 B3F-1102
2.55N {260gf} 橙 B3F-1005 B3F-1105
4.9N {500gf} 红 B3F-1006 -
5.0mm 0.98N {100gf} 黑 B3F-1020 B3F-1120
1.47N {150gf} 灰 B3F-1022 B3F-1122
2.55N {260gf} 粉红 B3F-1025 B3F-1125
4.9N {500gf} 蓝 B3F-1026 -
5.0mm (7.5mm节距) 0.98N {100gf} 黑 - B3F-1110
7.0mm 0.98N {100gf} 黑 B3F-1060 -
1.47N {150gf} 黄 B3F-1062 -
9.5mm 0.98N {100gf} 黑 B3F-1070 -
1.47N {150gf} 黄 B3F-1072 -
2.55N {260gf} 橙 B3F-1075 -
凸型
 7.3mm 0.98N {100gf} 象牙色 B3F-1050 B3F-1150
1.47N {150gf} 黄 B3F-1052 B3F-1152
2.55N {260gf} 橙 B3F-1055 B3F-1155
4.9N {500gf} 红 B3F-1056 -
横向操作型
B3F-3000系列 		镀银 平型
 3.15mm 0.98N {100gf} 象牙色 - B3F-3100
1.47N {150gf} 黄 - B3F-3102
2.55N {260gf} 橙 - B3F-3105
3.85mm 0.98N {100gf} 黑 - B3F-3120
1.47N {150gf} 灰 - B3F-3122
2.55N {260gf} 粉红 - B3F-3125
凸型
 6.15mm 0.98N {100gf} 象牙色 - B3F-3150
1.47N {150gf} 黄 - B3F-3152
2.55N {260gf} 橙 - B3F-3155
高可靠型
镀金型
B3F-1000-G系列 		镀金 平型
 4.3mm 1.76N {180gf} 黄 B3F-1002-G B3F-1102-G
5.0mm 灰 B3F-1022-G B3F-1122-G
7.0mm 黄 B3F-1062-G
(见备注) 		-
9.5mm 黄 B3F-1072-G
(见备注) 		-
高可靠型
镀金型
横向操作型
B3F-3000-G系列 		凸型
 7.3mm 黄 B3F-1052-G -
平型
 3.85mm 灰 - B3F-3122-G
(见备注)
注.订购数量必须为100个的整数倍。

12mm方形
型号 接点材质 柱塞的种类
(或LED颜色) 		高度 动作力 柱塞颜色 袋装(100个开关为单位)
无接地端子 最小包装单位 有接地端子 最小包装单位
标准型
B3F-4000系列 		镀银 平型 4.3mm 1.27N {130gf} 象牙色 B3F-4000 100个 B3F-4100 100个
2.55N {260gf} 黄 B3F-4005 B3F-4105
凸型 7.3mm 1.27N {130gf} 象牙色 B3F-4050 B3F-4150
2.55N {260gf} 黄 B3F-4055 B3F-4155
长寿型
B3F-5000系列 		镀银 平型 4.3mm 1.27N {130gf} 蓝 B3F-5000 B3F-5100
凸型 7.3mm 蓝 B3F-5050 B3F-5150
高信赖型
镀金型
B3F-5001系列 		镀金 平型 4.3mm 1.27N {130gf} 蓝 B3F-5001 B3F-5101
凸型 7.3mm 蓝 B3F-5051 B3F-5151
注.订购数量必须为100个的整数倍。

6mm方形柱塞型(压花带装规格)
型号 接点材质 柱塞的种类 高度 动作力 柱塞颜色 径向带装
无接地端子 最小包装单位 有接地端子 最小包装单位
柱塞型
B3F-6000系列 		镀银 平型 4.3mm 0.98N {100gf} 象牙色 B3F-6000 1,000个 B3F-6100 1,000个
1.47N {150gf} 黄 B3F-6002 B3F-6102
5.0mm
0.98N {100gf}
黑 B3F-6020 B3F-6120
1.47N {150gf}
灰 B3F-6022 B3F-6122
凸型
7.3mm
0.98N {100gf}
象牙色 B3F-6050 B3F-6150
额定值/性能
额定值（阻性负载） DC3～24V 1～50mA（B3F-G系列：DC3V～24V 100μA～50mA）
最小适用负载（参考值） DC1V 10μA
使用环境温度 -25～+70℃，60％RH以下（无结冰、无凝露）
使用环境湿度 35～85%RH（+5～+35℃）
接点结构 1a常开接点
接触电阻（初始值） 100mΩ以下
绝缘电阻 100MΩ以上（DC250V绝缘电阻计）
耐电压 AC500V 50/60Hz 1min
震荡时间 5ms以下
振动 误动作：频率10～55Hz 双振幅1.5mm
冲击 耐久：最大1,000m/s2
误动作：100m/s2
寿命 B3F-1000, B3F-3000, B3F-6000:
1,000,000次以上(OF: 0.98N {100gf}) (B3F-1070: 500,000次以上)
300,000次以上(OF: 1.47N {150gf})
100,000次以上(OF: 2.55N {260gf})
50,000次以上(OF: 4.9N {500gf})

B3F-4000:
3,000,000次以上(OF: 1.27N {130gf})
1,000,000次以上(OF: 2.55N {260gf})

B3F-5000/5001:
10,000,000次以上

B3F-G:
300,000次以上

重量 		6mm方形：约0.25g
12mm方形：约0.85g（标准数值）
开孔形：约0.25g
保护结构 IEC IP00
清洗 不可

外形尺寸
(单位：mm)
注. BOTTOM VIEW 中"OMRON"的标识在正常状态下（见右图），端子编号如右图。（横压型和径向型除外） Bottom View
6mm方形
标准型、平型（无接地端子）
B3F-1000, B3F-1002, B3F-1005, B3F-1006
B3F-1020 (见备注), B3F-1022 (见备注),
B3F-1025 (见备注), B3F-1026 (见备注)
B3F-1002-G, B3F-1022-G (见备注)
B3F:Dimensions1
注：B3F-1020、B3F-1022、B3F-1025、B3F-1026、B3F-1022-G高度在5±0.2mm


标准型、平型（有接地端子、间距6.5mm）
B3F-1100, B3F-1102, B3F-1105
B3F-1120 (见备注), B3F-1122 (见备注)
B3F-1125 (见备注)
B3F-1102-G, B3F-1122-G (见备注)
B3F:Dimensions2
注：B3F-1120、B3F-1122、B3F-1125、B3F-1122-G高度在5±0.2mm


标准型、平型（有接地端子、间距7.5mm）
B3F-1110
B3F:Dimensions3

标准型、平型（无接地端子）
B3F-1060, B3F-1062, B3F-1062-G
B3F:Dimensions4
注. 上述外形尺寸图中，未注公差为±0.4mm。开关本体上没有标明端子编号。


标准型、平型（无接地端子）
B3F-1070, B3F-1072, B3F-1075, B3F-1072-G
B3F:Dimensions5


标准型、凸型（无接地端子）
B3F-1050, B3F-1052
B3F-1055, B3F-1056
B3F-1052-G
B3F:Dimensions6


标准型、凸型（有接地端子）
B3F-1150, B3F-1152, B3F-1155
B3F:Dimensions7


横向操作型、平型
B3F-3100, B3F-3102, B3F-3105
B3F:Dimensions8


横向操作型、平型(高度3.85m)
B3F-3120, B3F-3122, B3F-3125, B3F-3122-G
B3F:Dimensions9


横向操作型、凸型
B3F-3150, B3F-3152, B3F-3155
B3F:Dimensions10

12mm方形
标准型、长寿命型、高信赖型
平型（无接地端子）
B3F-4000, B3F-4005,
B3F-5000, B3F-5001
B3F:Dimensions11


标准型、长寿命型、高信赖型
平型（有接地端子）
B3F-4100, B3F-4105,
B3F-5100, B3F-5101
B3F:Dimensions12


标准型、长寿命型、高信赖型
凸型（无接地端子）
B3F-4050, B3F-4055,
B3F-5050, B3F-5051
B3F:Dimensions13


标准型、长寿命型、高信赖型
凸型（有接地端子）
B3F-4150, B3F-4155,
B3F-5150, B3F-5151
B3F:Dimensions14

注.1 BOTTOM VIEW 中"OMRON"的标识在正常状态下（见右图），端子编号如右图。

6mm方形柱塞型（袋装规格）
平型(无接地端子)
B3F-6000, B3F-6002
B3F:Dimensions15
注.带子的方向随机为A面或B面


平型(有接地端子)
B3F-6100, B3F-6102
B3F:Dimensions16


平型(无接地端子)
B3F-6020, B3F-6022
B3F:Dimensions17
注.带子的方向随机为A面或B面


平型（有接地端子）
B3F-6120, B3F-6122
B3F:Dimensions18


凸型（无接地端子）
B3F-6050, B3F-6052
B3F:Dimensions19
注.带子的方向随机为A面或B面


凸型（有接地端子）
B3F-6150, B3F-6152
B3F:Dimensions20


动作特性

动作力
(OF)

项目
B3F-1000, B3F-3000, B3F-6000 B3F-4000, B3F-5000 B3F-G
0.98N 1.47N 2.55N 4.9N 1.27N 2.55N 1.76N
B3F-1  0
B3F-3  0
B3F-6  0 		B3F-1  2
B3F-3  2
B3F-6  2 		B3F-1  5
B3F-3  5 		B3F
-10  6 		B3F-4  0
B3F-5  0
B3F-5  1 		B3F
-4   5 		B3F-12-G
B3F-32-G
动作力
(OF) 		0.98±0.29N
{100±30gf} 		1.47±0.49N
{150±50gf} 		2.55±0.69N
{260±70gf} 		4.9±1.47N
{500±150gf} 		1.27±0.49N
{130±50gf} 		2.55±0.69N
{260±70gf} 		1.76±0.49N
{180±50gf}
回复力
(RF) 		最小0.2N
{20gf} 		最小0.49N
{50gf} 		最小0.49N
{50gf} 		最小0.7N
{70gf} 		最小0.29N
{30gf} 		最小0.49N
{50gf} 		最小0.49N
{50gf}
预行程(PT)
  0.25 +0.2 mm
-0.1
  0.3 +0.2 mm
-0.1
  0.25 +0.2 mm
-0.1
